Messumformer

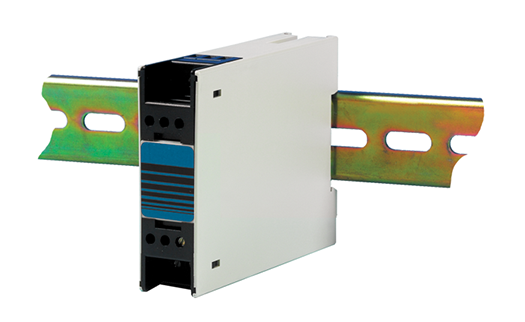

Messumformer zur Hutschienenmontage mit IECEx Zulassung
Technische Daten – Eingang
Eingang RTD: Pt100
Eingang Thermoelemente: K, J, T, E, N
Min. Messspanne: siehe Tabelle unten
Technische Daten – Ausgang / Spannungsversorgung
Ausgang: 4..20mA oder 20…4mA
Linearisierung: Ein / Aus
Versorgung: 10..40 VDC, verpolungssicher
Versorgungseffekt: 0,001% / V
Eingang RTD: Pt100
Eingang Thermoelemente: K, J, T, E, N
Min. Messspanne: siehe Tabelle unten
Technische Daten – Ausgang / Spannungsversorgung
Ausgang: 4..20mA oder 20…4mA
Linearisierung: Ein / Aus
Versorgung: 10..40 VDC, verpolungssicher
Versorgungseffekt: 0,001% / V
Weitere Daten
Max. Restwelligkeit: 10V PP. Min. Vbat = 10 VDC
Nullpunktdrift: ± 0,01% / °C oder ± 0,02°C / °C
Messspannedrift: ± 0,005% / °C oder ± 0,01°C / °C
Langzeitdrift: ± 0,05% / Jahr
Vergleichsstellendrift: ± 0,01°C / °C
Erregerstrom, RTD: 0,1 mA
Leitungswiderstand, RTD: 500 Ohm max.
Leitungswiderstandseffekt: 0,001 °C / Ohm
Leitungswiderstand Thermoelemente: 10.000 Ohm max.
Fühlerbruch: Messbereich Über- / Unterschreitung
Belastbarkeit: Vbat -10V / 20mA
Startzeit: 20 Sek.
Aufwärmzeit: 5 Min.
Isolation: 500 VDC
Zulässige Umgebungstemperatur : -40 ... + 85°C
Lagertemperatur: -40 ... + 100°C
Gehäusematerial: Makrolon
Abmessungen: Ø43mm x 27 mm hoch
Max. Restwelligkeit: 10V PP. Min. Vbat = 10 VDC
Nullpunktdrift: ± 0,01% / °C oder ± 0,02°C / °C
Messspannedrift: ± 0,005% / °C oder ± 0,01°C / °C
Langzeitdrift: ± 0,05% / Jahr
Vergleichsstellendrift: ± 0,01°C / °C
Erregerstrom, RTD: 0,1 mA
Leitungswiderstand, RTD: 500 Ohm max.
Leitungswiderstandseffekt: 0,001 °C / Ohm
Leitungswiderstand Thermoelemente: 10.000 Ohm max.
Fühlerbruch: Messbereich Über- / Unterschreitung
Belastbarkeit: Vbat -10V / 20mA
Startzeit: 20 Sek.
Aufwärmzeit: 5 Min.
Isolation: 500 VDC
Zulässige Umgebungstemperatur : -40 ... + 85°C
Lagertemperatur: -40 ... + 100°C
Gehäusematerial: Makrolon
Abmessungen: Ø43mm x 27 mm hoch
Tabelle Eingang / Bereich
Eingang |
Bereich °C |
Minimale Spanne °C |
||
| Thermoelemente | K |
-200... 1370 | 50 | |
J |
-150... 1200 | 50 | ||
T |
-200... 400 | 50 | ||
E |
-270... 1000 | 50 | ||
| N | 0... 1300 | 50 | ||
| RTD | Pt100 | -200... 850 | 25 |
