Transmetteurs de température

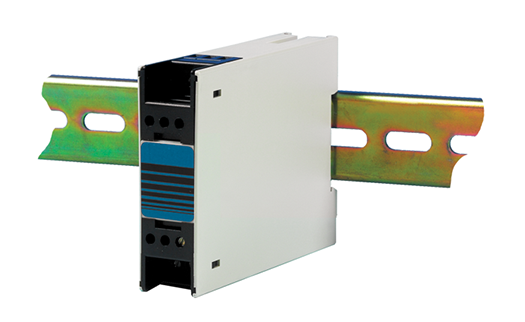

Transmetteur certifié IECEx pour rail DIN
Caractéristiques - Entrée
Entrée Pt100
Entrée T/C : K, J, T, E, N
Echelle minimum voir tableau ci-dessous
Caractéristiques - Signal de sorties / Alimentation
Sortie : 4-20mA ou 20-4mA
Linéarisation : On / Off
Alimentation : 10-40 VDC, protégé contre inv. polarité
Effet de l'alim. : 0.001%/V
Entrée Pt100
Entrée T/C : K, J, T, E, N
Echelle minimum voir tableau ci-dessous
Caractéristiques - Signal de sorties / Alimentation
Sortie : 4-20mA ou 20-4mA
Linéarisation : On / Off
Alimentation : 10-40 VDC, protégé contre inv. polarité
Effet de l'alim. : 0.001%/V
Autres caractéristiques
Oscillation maxi :10 V PP. Min Vbat=10 VDC
Dérive du zéro : ± 0.01%/°C ou ±0.02°C/°C
Dérive pleine ech. : ± 0.005%/°C ou ±0.01°C/°C
Dérive à long terme : ± 0.05%/an
Dérive soudure froide : ± 0.01°C/°C
Courant mesure PT100 : 0.1 mA
Résistance de ligne PT100 : 500 Ohm max.
Effet resist.de ligne PT100 : 0.001°C/Ohm
Résistance de ligne en T/C : 10,000 Ohm max.
Détection circuit ouvert : Ech. haute / Ech. basse
Impédance : Vbat-10V / 20 mA
Temps de démarrage : 20 sec.
Temps de préchauffage : 5 Min.
Isolation : 500 VDC
Temp. de travail : -40...+ 85°C.
Temp. de stockage : -40...+100°C.
Matière du boitier : Makrolon
Dimension : 22.5 x 75 x 99 mm (0.89” x 2.92” x 3.9”)
Oscillation maxi :10 V PP. Min Vbat=10 VDC
Dérive du zéro : ± 0.01%/°C ou ±0.02°C/°C
Dérive pleine ech. : ± 0.005%/°C ou ±0.01°C/°C
Dérive à long terme : ± 0.05%/an
Dérive soudure froide : ± 0.01°C/°C
Courant mesure PT100 : 0.1 mA
Résistance de ligne PT100 : 500 Ohm max.
Effet resist.de ligne PT100 : 0.001°C/Ohm
Résistance de ligne en T/C : 10,000 Ohm max.
Détection circuit ouvert : Ech. haute / Ech. basse
Impédance : Vbat-10V / 20 mA
Temps de démarrage : 20 sec.
Temps de préchauffage : 5 Min.
Isolation : 500 VDC
Temp. de travail : -40...+ 85°C.
Temp. de stockage : -40...+100°C.
Matière du boitier : Makrolon
Dimension : 22.5 x 75 x 99 mm (0.89” x 2.92” x 3.9”)
Entrées et plages
Input |
Plage °C |
Echelle min. °C |
||
| Thermocouple | K |
-200... 1370 | 50 | |
J |
-150... 1200 | 50 | ||
T |
-200... 400 | 50 | ||
E |
-270... 1000 | 50 | ||
| N | 0... 1300 | 50 | ||
| RTD | Pt100 | -200... 850 | 25 |
