IECEx Thermokoppel Doorvoeren

IECEx Thermokoppel Doorvoeren Stuur aanvraag Datablad Vraag informatie


Ook verkrijgbaar met ATEX-goedkeuring
Onze IECEx mineraal geïsoleerde doorvoeren worden gebruikt omthermokoppelsignalen over middellange tot lange afstanden te overbruggento maximaal 120 meter. De naadloze metalen mantel maakt installatiemogelijk in de meest moeilijke omstandigheden.
  • Beschikbaar in een breed scala aan beveiligingsconcepten voor gebruik in zones 0, 1 en 2. Zie onderstaande tabel voor details
  • Constructie met hoge integriteit, geschikt voor zware bedrijfsomstandigheden
  • Verkrijgbaar in thermokoppel typen K, T, J, N, E, R, S en B
  • Manteldiameters van 1,5 mm tot 6,0 mmin een ruime keuze aan materialen
  • Geïsoleerd meetpunt geeft een hoge isolatieweerstand
  • PVC, PFA en glasvezel geïsoleerde verlengkabels. Andere kabels beschikbaar
  • UKAS-kalibratie mogelijk
Beschikbaar met de volgende goedkeuringen:

Beschermingstype Beschrijving Zone
Ex nA IIC Gc Geen Vonken (gas) 2
Ex d IIC Gb Vlamwerend (gas) 1
Ex ia IIC Ga / IIIC Da Intrinsiek veilig (Gas/stof) 0/20
Ex tb IIIC Db behuizing (stof) 21
Ex tc IIIC Dc behuizing (stof) 22



Aanvraag formulier

1. Thermokoppels


2. Beveiligingsconcepten


Concept Type Selecteer
Ex d Vlamwerend / Explosiebestendig
Ex ia Intrinsiek veilig
Ex nA Geen Vonken
Ex tb behuizing
Ex tc behuizing

De gekozen configuratie:


Ex d Vlamwerend / Explosiebestendig - Categorie 2, zone 1,2 (gas)
• Ex d IIC T6 ... Tl Gb Ta = -40°C tot 60°C
• Volgens Standaard EN IEC 60079-1
• Ontworpen voor explosie gevaar en de vlam te doven
• De Sensoren bevatten een geschikte zware behuizing of schroefdraadfitting met een strakke afsluiting

De gekozen configuratie:


Ex e verhoogde veiligheid - Categorie 2, zone 1,2 (gas)
 • Ex e IIC T6...T1 Gb Ta = –40°C tot 60°C
• Volgens Standaard EN IEC 60079-7
• Ontwerp zorgt voor geen vonken of hete oppervlakken die een explosief mengsel met een minimale IP54-behuizingsklasse kunnen ontsteken
• De Sensoren bevatten een geschikte zware behuizing of schroefdraadfitting met een strakke afsluiting

De gekozen configuratie:


Ex ia Intrinsiek veilig - Categorie 1, zone 0,1,2 (gas) en 20,21,22 (stof)
 • Ex ia IIC T6...T1 Ga Ta = –40°C tot 60°C
• Volgens Standaard EN IEC 60079-11
• Ontworpen om de energie van bogen of vonken te beperken die mogelijk een ontsteking kunnen veroorzaken
• Sensoren die in dit gebied worden gebruikt, moeten worden aangesloten door een geschikte goedgekeurde barrière
• Optioneel goedgekeurde transmitters van 4 tot 20mA verkrijgbaar

De gekozen configuratie:


Ex nA Geen-Vonken - Categorie 3, Zone 2 (Gas)
 • Ex nA IIC Gc T6…T2
• Volgens Standaard EN IEC 60079-15
• Geen-Vonken of hete oppervlakken

De gekozen configuratie:


Ex tb Geen-Vonken - Categorie 2, Zone 21, 22 (Stof)
 • Ex tb IIIC T80°C…T440°C Db
• Volgens Standaard EN IEC 60079-31
• Beschermt tegen brandbare en geleidende stoffen, hiervoor worden Rosbuuste behuizingen worden gebruikt

De gekozen configuratie:


Ex tc Geen-Vonken - Categorie 3, Zone 22 (Stof)
 • Ex tc IIIC T85°C...T450°C Dc
• Volgens Standaard EN IEC 61241
• Beschermt tegen brandbaar stof
• Sensoren bevatten een geschikte robuuste behuizing met IP6X-afdichting

3. Mantel materiaal


4. Mantel Diameter

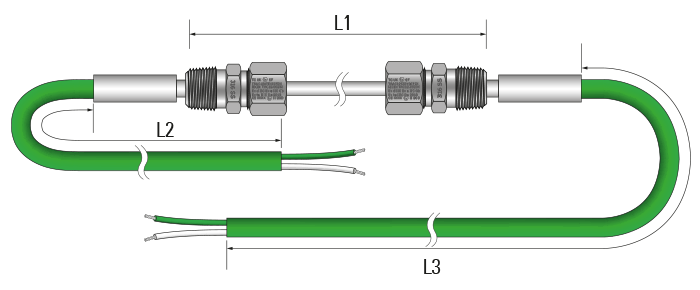

5. Lengte 'L1'


 mm*

6. Meetpuntconfiguratie


Afbeelding Selecteer
Geïsoleerd
Duplex Element Nodig?
(vink aan)
Triplex Element Nodig?
(vink aan)

7. Overgang


Afbeelding Selecteer
RVS Krimp Potseal
(voor manteldiameters tot 3mm)
RVS Krimp Potseal
(voor manteldiameters van 3 tot 6mm)

8. Kabel Proces-zijde


Afbeelding Selecteer
PVC (bestand tot 105ºC)
Overgang bestand tot90ºC
PFA (rated to 250ºC)
Overgang bestand tot 230ºC
Glasvezel (bestand tot 480ºC)
Overgang bestand tot260ºC
Kleurcodering volgens IEC 60751
Kabellengte L2 invoeren in meter

 mtrs

9. Fitting Proces- zijde


10. Kabel Aansluit- zijde


Afbeelding Selecteer
PVC (bestand tot 105ºC)
Overgang bestand tot90ºC
PFA (rated to 250ºC)
Overgang bestand tot 230ºC
Glasvezel (bestand tot 480ºC)
Overgang bestand tot 260ºC
Kleurcodering volgens IEC 60751
Kabellengte L3 invoeren in meter

 mtrs

11. Fitting Aansluit- zijde


12. Aantal benodigd


Contact Informatie


Bedrijfsnaam


Naam


Email


Telefoon


Aanvullende Informatie


Indien u meer dan een type klemkoppelingen nodig heeft, stuur ons een email met uw wensen in het vak onder



Stuur Aanvraag
TERUG NAAR BOVEN
IECEx goedgekeurde Thermokoppels met Pot Seal

IECEx goedgekeurde Thermokoppels met aluminium gegoten kop

IECEx goedgekeurde Thermokoppels met aluminium gegoten kop en procesdraad

IECEx goedgekeurde Thermokoppels met met RVS 316 kop

IECEx goedgekeurde Thermokoppels met met RVS 316 kop en procesdraad

IECEx goedgekeurde Thermokoppels met IP68 Kop met dubbele ingangen

IECEx goedgekeurde Thermokoppels met IP68 Kop met dubbele ingangen en procesdraad

IECEx goedgekeurde Thermokoppels met aansluitblok met veerdruk

IECEx goedgekeurde Thermokoppels met knelkoppeling

IECEx goedgekeurde Thermokoppels met knelkoppeling en procesdraad

Geveerde IECEx Thermokoppels

IECEx Thermokoppel Doorvoeren
 IECEx RTD Pt100-sensoren met Pot Seal

IECEx RTD Pt100-sensoren met IP67 aluminium gegoten kop

IECEx RTD Pt100-sensoren met IP67 aluminium gegoten kop en procesdraad

IECEx RTD Pt100-sensoren met RVS 316 kop

IECEx RTD Pt100-sensoren met RVS 316 kop en procesdraad

IECEx RTD Pt100-sensoren met IP68 Kop met dubbele ingangen

IECEx RTD Pt100-sensoren met IP68 Kop met dubbele ingangen en procesdraad

IECEx RTD Pt100-sensoren met aansluitblok met veerdruk

IECEx RTD Pt100-sensoren met knelkoppeling

IECEx RTD Pt100-sensoren met knelkoppeling en procesdraad

IECEx veerbelaste RTD Pt100-sensoren
 IECEx Indicator van 4 tot 20 mA

IECEx goedgekeurde Temperatuur Transmitters

IECEx Knelkoppelingen

IECEx Aansluitkoppen

IECEx Druk en Vacuüm Doorvoeren


WhatsApp

© 1998- TC Meet- en Regeltechniek BV, Postbus 2734, 6030 AA Nederweert, Nederland
Tel.: 0495-513750, Fax: 0495-513755, Email: info@tcbv.com







1 Type thermokoppel Temperatuurbereik (vervolg) Temperatuurbereik (korte term)
K Nikkel-Chroom vs
Nikkel-Aluminium		 0°C tot +1100°C -180°C tot +1350°C
T Koper versus Constantaan -185°C tot +300°C -250°C tot +400°C
J IJzer versus Constantaan +20°C tot +700°C -180°C tot +750°C
N Nicrosil versus Nisil 0°C tot +1100°C -270°C tot +1300°C
E nikkel-chroom vs Constantaan 0°C tot +800°C -40°C tot +900°C
R Platinum - 13% Rhodium vs Platina 0°C tot +1600°C -50°C tot +1700°C
S Platinum - 10% Rhodium vs Platina 0°C tot +1550°C -50°C tot +1750°C
B Platinum - 30% Rhodium
vs Platinum - 6% Rhodium		 +100°C tot +1600°C +100°C tot +1820°C
Het temperatuurbereik verwijst naar de bedrijfstemperatuur van het thermokoppeltype.
Het temperatuurbereik van de connector is zoals vermeldt.
Kijk bij de productbeschrijving voor meer informatie.
2 Mantel materiaal Maximium Temperatuur
Werkstoffen voor mantelbuizen
321

Roestvrij staal 321

 800°C
310 Roestvrij staal 310 1100°C
600 Inconel 600 1100°C
Specialistische Mantel Materialen
114 Nicrotherm DTM 1250°C
156 Hastelloy X 1220°C
446 AISI 446 1150°C
800 Incoloy 800 1100°C

Geï soleerd
Meetpunt t.o.v. de mantelbuis geïsoleerd. Deze uitvoering levert een niet geaard uitgangssignaal met een isolatieweerstand van min. 100mΩ

Uitvoeringen met potseals worden geleverd met korte draadeindjes zoals afgebeeld. Bij erg lange kabels is het gebruikelijk een afgeschermde kabel te gebruiken. Wij adviseren de volgende kabels, met een 7/0.2mm ader die compleet afgeschermd zijn
