Temperatuur Transmitters

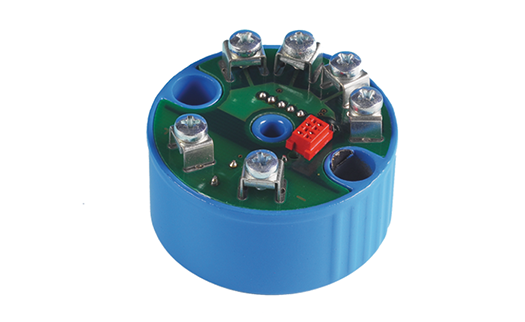

Meetomvormer voor kopmontage met IECEx-goedkeuring
Technische kenmerken - Ingang
Ingang RTD: Pt100
Ingang T / C: K, J, T, E, N
Minimale overspanning Zie onderstaande tabel
Technische kenmerken - Uitgang / Stroomvoorziening
Uitgang: 4…20 mA of 20…4 mA
Linearisatie: aan / uit
Voedingsspanning: 10,40 VDC, polariteitsbescherming
Effectieve voedingsspanning: 0,001% / V
Ingang RTD: Pt100
Ingang T / C: K, J, T, E, N
Minimale overspanning Zie onderstaande tabel
Technische kenmerken - Uitgang / Stroomvoorziening
Uitgang: 4…20 mA of 20…4 mA
Linearisatie: aan / uit
Voedingsspanning: 10,40 VDC, polariteitsbescherming
Effectieve voedingsspanning: 0,001% / V
Andere mogelijkheden
Max. Rimpel: 10 V PP. Min Vbat = 10 VDC
Zero Drift: ± 0,01% / ° C of ± 0,02 ° C / ° C
Span Drift: ± 0.005% / ° C of ± 0.01 ° C / ° C
Drift op lange termijn: ± 0,05% / jaar
Drift Koude las: ± 0.01 ° C / ° C
Excitation Current, RTD: 0,1 mA
Sensorkabelweerstand RTD: max. 500 Ohm.
Sensorkabelweerstand Effect: 0,001 ° C / Ohm
Sensorkabelweerstand T / C: max. 10.000 Ohm.
Open Circuit Detectie: Upscale / Downscale
Laadvermogen: Vbat-10V / 20 mA
Opstarttijd: 20 sec.
Opwarmtijd: 5 Min.
Isolatiespanning: 500 VDC
Omgevingstemperatuur. : -40 ... + 85 ° C.
Opslagtemperatuur: -40 ... + 100 ° C.
Materiaal behuizing: Makrolon
Afmetingen behuizing: 22,5 x 75 x 99 mm (0,89 "x 2,92" x 3,9 ")
Max. Rimpel: 10 V PP. Min Vbat = 10 VDC
Zero Drift: ± 0,01% / ° C of ± 0,02 ° C / ° C
Span Drift: ± 0.005% / ° C of ± 0.01 ° C / ° C
Drift op lange termijn: ± 0,05% / jaar
Drift Koude las: ± 0.01 ° C / ° C
Excitation Current, RTD: 0,1 mA
Sensorkabelweerstand RTD: max. 500 Ohm.
Sensorkabelweerstand Effect: 0,001 ° C / Ohm
Sensorkabelweerstand T / C: max. 10.000 Ohm.
Open Circuit Detectie: Upscale / Downscale
Laadvermogen: Vbat-10V / 20 mA
Opstarttijd: 20 sec.
Opwarmtijd: 5 Min.
Isolatiespanning: 500 VDC
Omgevingstemperatuur. : -40 ... + 85 ° C.
Opslagtemperatuur: -40 ... + 100 ° C.
Materiaal behuizing: Makrolon
Afmetingen behuizing: 22,5 x 75 x 99 mm (0,89 "x 2,92" x 3,9 ")
Ingang en Bereik Tabel
Ingang |
Bereik °C |
Min Span °C |
||
| Thermokoppel | K |
-200... 1370 | 50 | |
J |
-150... 1200 | 50 | ||
T |
-200... 400 | 50 | ||
E |
-270... 1000 | 50 | ||
| N | 0... 1300 | 50 | ||
| RTD | Pt100 | -200... 850 | 25 |
