Productos

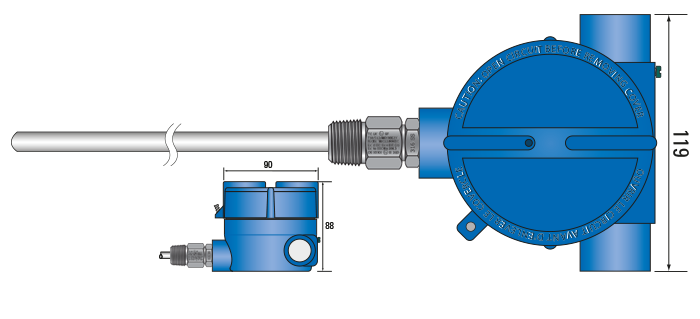

Sonda Pt100 IECEx

con Entrada Dual IP68 y Rosca a Procesco

Nuestras termorresistencias de platino IECEx de aislamiento mineral, con 100 ohm @ 0ºC y coeficiente de 38.5 ohm con terminación en cabezal, son conformes a la norma IEC60751. Disponible con uno, dos o tres elementos.
  • Disponible un amplio rango de Sensores de Temperatura y Accesorios con Aprobación IECEx para Zonas 0, 1 y 2. Ver tabla de abajo para más detalles.
  • Clasificación de temperatura T6-T1, mas información aquí
  • Disponible en tolerancias B, A, 1/3, 1/5 y 1/10
  • Diferentes materiales de vaina en diámetros de 4.5mm a 8.0mm
  • Vaina en acero Inoxidable A316 (otros materiales disponibles)
  • Rango de funcionamiento: -100...600ºC
  • Disponible certificado de calibración UKAS
Disponible con la siguiente aprobación:

Tipo de Protección Descripción Zona
Ex nA IIC Gc Antichispa (Gas) 2
Ex d IIC Gb Antideflagrante (Gas) 1
Ex ib IIC Gb / IIIC Db Seguridad Intrínseca (Gas/Polvo) 1/21
Ex tb IIIC Db Envolvente (Polvo) 21
Ex tc IIIC Dc Envolvente (Polvo) 22



Formulario

1. No. de Elementos


2. Conceptos de la protección


Concepto Seleccionar
Ex d Envolvente Antideflagrante
Ex ib Seguridad Intrinseca
Antichispa Ex nA
Encapsulado Ex tb
Encapsulado Ex tc

Protección seleccionada:


Envolvente Antideflagrante - Categoría 2, zona 1 y 2 (Gas)
• Ex d IIC T6...T1 Gb Ta = -40ºC a 60ºC
• Según Estándar EN IEC 60079-1
• Diseñado para contener la explosión y extinguir la llama
• Sensores protegidos mediante carcasas resistentes o roscados con sellantes seguros

Protección seleccionada:


Seguridad Intrínseca Ex e – Categoría 2, Zonas 1, 2 (Gas)
• Ex e IIC T6...T1 Gb Ta = –40°C a 60°C
• Según Estándar EN IEC 60079-7
• Encapsulado diseñado para anular arcos, chispas eléctricas o una excesiva temperatura en la superficie y origine la ignición de una mezcla explosiva con una protección IP54 como mínimo
• Sensores protegidos mediante carcasas resistentes o roscados con sellantes seguros

Protección seleccionada:


Seguridad Intrínseca Ex ib – Categoría 2, Zonas 1, 2 (Gas) y 21, 22 (Polvo)
• Ex ib IIC T6...T1 Gb Ta = –40°C a 60°C
• Ex ib IIIC T80°C…T440°C Db
• Según Estándar EN IEC 60079-11
• Diseñado para limitar la energía de arcos o chispas que puedan provocar una explosión o ignición
• Los sensores utilizados en estas áreas deben estar cableadas a través de la correspondiente barrera
• Opcionalmente disponibles transmisores 4...20mA con aprobación

Protección seleccionada:


Antichispa Ex nA – Categoría 3, Zona 2 (Gas)
• Ex nA IIC Gc T6…T2
• Según Estándar EN IEC 60079-15
• Sin arcos, chispas o superficie caliente

Protección seleccionada:


Envolvente Antideflagrante - Categoría 2, Zonas 21 y 22 (Polvo)
• Ex tb IIIC T80°C…T440°C Db
• Según Estándar EN IEC 60079-31
• Utilizados con encapsulados robustos para proteger contra combustible y polvo conductor

Protección seleccionada:


Antichispa Ex tc – Categoría 3, Zona 22 (Polvo)
• Ex tc IIIC T85°C...T450°C Dc
• Según Estándar EN IEC 61241
• Protección contra polvo combustible
• Sensores encapsulados en carcasas robustas con protección IP6X

3. Nº de Hilos


4. Diámetro de Vaina


5. Longitud de Vaina


 mm*

6. Tolerancia del Elemento


Clase

Precisión

a 0ºC

Precisión

a 100ºC

Seleccionar
B +/- 0.30ºC +/- 0.80ºC
A +/- 0.15ºC +/- 0.35ºC
1/3 +/- 0.08ºC +/- 0.19ºC
1/5 +/- 0.05ºC +/- 0.15ºC
1/10 +/- 0.03ºC +/- 0.12ºC

7. Rosca a Proceso


8. Convertidor 4…20mA (Opcional)


9. Cantidad


Datos de Contacto


Nombre de Empresa


Nombre y Apellidos


Email


Teléfono


Información Adicional


Si necesita más de un tipo de pasamuros, por favor envíenos un email con sus requisitos o utilice el formulario de abajo



Enviar Consulta
