Termopares de Aislamiento Mineral con Aprobación IECEx

con Terminación roscada

Termopares de Aislamiento Mineral con Aprobación IECEx con Terminación roscada Enviar formulario Hoja Técnica Solicitar información


También disponible con aprobación ATEX

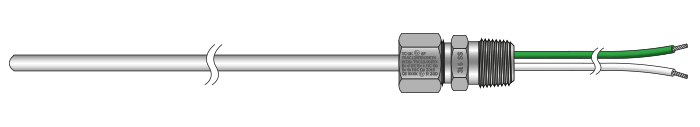

Nuestros termopares de aislamiento mineral IECEx con terminación de cable son conformes a la norma IEC61515. Mediante su vaina semi-rígida permite que podamos adaptarlas a una aplicación en particular sin que pierda prestaciones.
  • Disponible un amplio rango de Sensores de Temperatura y Accesorios con Aprobación IECEx para Zonas 0, 1 y 2. Ver tabla de abajo para más detalles.
  • Clasificación de temperatura T6-T1, mas información aquí
  • Disponible para termopares tipo K, T, J, N, E, R, S y B
  • Diferentes materiales de vaina en diámetros de 1.0mm a 8.0mm
  • Unión de medida aislada proporcionando una salida flotante con alta resistencia de aislamiento
  • Terminación mediante racor y 50mm de conductores aislados con PTFE
  • Disponible certificado de calibración UKAS
Disponible con la siguiente aprobación:

Tipo de Protección Descripción Zona
Ex db IIC Gb ntideflagrante (Gas) 1 & 2
Ex ia IIC Gb / IIIC Db Seguridad Intrínseca (Gas/Polvo) 0, 1 & 2 / 20, 21 & 22
Ex ib IIC Gb / IIIC Db Seguridad Intrínseca (Gas/Polvo) 1 & 2 / 21 & 22
Ex tb IIIC Db Envolvente (Polvo) 21 & 22
Todos los accesorios roscados suministrados con los sensores también están homologados para Ex eb IIC Gb de seguridad aumentada.


Formulario

1. Tipo de Termopar


2. Conceptos de la protección


Concepto Seleccionar
Ex db Envolvente Antideflagrante
Seguridad Intrinseca Ex ia
Ex ib Seguridad Intrinseca
Encapsulado Ex tb

Protección seleccionada:


Envolvente Antideflagrante - Categoría 2, zona 1 y 2 (Gas)
• Ex db IIC T6...T1 Gb Ta = -40ºC a 60ºC
• Según Estándar EN IEC 60079-1
• Diseñado para contener la explosión y extinguir la llama
• Sensores protegidos mediante carcasas resistentes o roscados con sellantes seguros

Protección seleccionada:


Seguridad Intrínseca Ex e – Categoría 2, Zonas 1, 2 (Gas)
 • Ex e IIC T6...T1 Gb Ta = –40°C a 60°C
• Según Estándar EN IEC 60079-7
• Encapsulado diseñado para anular arcos, chispas eléctricas o una excesiva temperatura en la superficie y origine la ignición de una mezcla explosiva con una protección IP54 como mínimo
• Sensores protegidos mediante carcasas resistentes o roscados con sellantes seguros

Protección seleccionada:


Seguridad Intrínseca Ex ia – Categoría 1, Zonas 0, 1, 2 (Gas) y 20, 21, 22 (Polvo)
 • Ex ia IIC T6...T1 Ga Ta = –40°C to 60°C
• Según Estándar EN IEC 60079-11
• Diseñado para limitar la energía de arcos o chispas que puedan provocar una explosión o ignición
• Los sensores utilizados en estas áreas deben estar cableadas a través de la correspondiente barrera
• Opcionalmente disponibles transmisores 4...20mA con aprobación

Protección seleccionada:


Seguridad Intrínseca Ex ib – Categoría 2, Zonas 1, 2 (Gas) y 21, 22 (Polvo)
 • Ex ib IIC T6...T1 Gb Ta = –40°C a 60°C
• Ex ib IIIC T80°C…T440°C Db
• Según Estándar EN IEC 60079-11
• Diseñado para limitar la energía de arcos o chispas que puedan provocar una explosión o ignición
• Los sensores utilizados en estas áreas deben estar cableadas a través de la correspondiente barrera
• Opcionalmente disponibles transmisores 4...20mA con aprobación

Protección seleccionada:


Envolvente Antideflagrante - Categoría 2, Zonas 21 y 22 (Polvo)
 • Ex tb IIIC T80°C…T440°C Db
• Según Estándar EN IEC 60079-31
• Utilizados con encapsulados robustos para proteger contra combustible y polvo conductor

Protección seleccionada:


Antichispa Ex tc – Categoría 3, Zona 22 (Polvo)
 • Ex tc IIIC T85°C...T450°C
• Según Estándar EN IEC 61241
• Protección contra polvo combustible
• Sensores encapsulados en carcasas robustas con protección IP6X

3. Material de Vaina

4. Diámetro de Vaina


5. Longitud de Vaina


 mm*

6. Tipo de Unión de Medida


Ilustración Seleccionar
Unión Aislada
Necesitas un Elemento Doble (marcar casilla)
Necesitas un Elemento Triple (marcar casilla)

7. Transición


Ilustración Seleccionar
Latón Roscada con terminación
Acero Inoxidable Roscada con terminación

Rosca:

Temperatura de la Transición:

8. Cable de Extensión


Ilustración Seleccionar
PVC (105ºC)
Casquillo transición, rango 120ºC
PFA (250ºC)
Casquillo transición, rango 230ºC
Fibra de Vidrio (480ºC)
Casquillo transición, rango 285ºC
Disponible en Código de Colores
según IEC 60751
Introduzca la longitud del Cable en metros

 mtrs

9. Racores Deslizantes (opcional)


10. Cantidad


Datos de Contacto


Nombre de Empresa


Nombre y Apellidos


Email


Teléfono


Información Adicional


Si necesita más de un tipo de pasamuros, por favor envíenos un email con sus requisitos o utilice el formulario de abajo



Enviar Consulta
Regresar
Termopares IECEx con Casquillo

Termopares IECEx con Cabezal estándar IP67 de aleación fundida

Termopares IECEx con Cabezal estándar IP67 de aleación fundida y Rosca a Proceso

Termopares IECEx con Cabezal de acero inoxidable AISI 316

Termopares IECEx con Cabezal de acero inoxidable AISI 316 y Rosca a Proceso

Termopares IECEx con Entrada Dual IP68

Termopares IECEx con Entrada Dual IP68 y Rosca a Proceso

Termopares IECEx con zócalo cerámico amortiguado

Termopares IECEx con Terminación roscada

Termopares IECEx con Terminación roscada y Rosca a Proceso

Termopares Amortiguados IECEx

Pasamuros de Termopar IECEx
 Termoresistenze IECEx con Casquillo

Termoresistenze IECEx con Cabezal IP67 de aleación fundida

Termoresistenze IECEx con Cabezal IP67 de aleación fundida y Rosca a Proceso

Termoresistenze IECEx con Cabezal de acero inoxidable AISI 316

Termoresistenze IECEx con Cabezal de acero inoxidable AISI 316 y Rosca a Proceso

Termoresistenze IECEx con Entrada Dual IP68

Termoresistenze IECEx con Entrada Dual IP68 y Rosca a Proceso

Termoresistenze IECEx con zócalo cerámico amortiguado

Termoresistenze IECEx con Terminación roscada

Termoresistenze IECEx con Terminación roscada y Rosca a Proceso

Sonda Amortiguada Pt100 IECEx
 Indicador IECEx, Entrada 4...20mA

Convertidores con Aprobación IECEx

Racores con Aprobación IECEx

Cabezales de Conexiones con Aprobación IECEx

Pasamuros para Presión y Vacío IECEx
