Termopares de Aislamiento Mineral con Aprobación IECEx

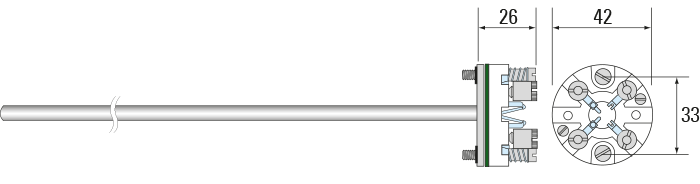

con zócalo cerámico amortiguado

Nuestros termopares IECEx de aislamiento mineral están fabricados en cable que cumple con la norma IEC 61515. Su construcción semi-rígida permite que sean doblados y conformados para adaptarse a las condiciones más exigentes sin afectar a la calidad. Es necesario un racor de compresión ajustable o pasamuros de presión/vacío para obtener esta aprobación.
  • Disponible un amplio rango de Sensores de Temperatura y Accesorios con Aprobación IECEx para Zonas 0, 1 y 2. Ver tabla de abajo para más detalles.
  • Clasificación de temperatura T6-T1, mas información aquí
  • Disponible para termopares tipo K, T, J, N, E, R, S y B
  • Diferentes materiales de vaina en diámetros de 3.0mm a 8.0mm
  • Unión de medida aislada proporcionando una salida flotante con alta resistencia de aislamiento
  • Disponible certificado de calibración UKAS
Disponible con la siguiente aprobación:

Tipo de Protección Descripción Zona
Ex nA IIC Gc Antichispa (Gas) 2
Ex ia IIC Ga / IIIC Da Seguridad Intrinseca (Gas/Polvo) 0/20



Formulario

1. Tipo de Termopar


2. Conceptos de la protección


Concepto Seleccionar
Seguridad Intrinseca Ex ia
Antichispa Ex nA

Protección seleccionada:


Seguridad Intrínseca Ex ia – Categoría 1, Zonas 0, 1, 2 (Gas) y 20, 21, 22 (Polvo)
• Ex ia IIC T6...T1 Ga Ta = –40°C to 60°C
• Según Estándar EN IEC 60079-11
• Diseñado para limitar la energía de arcos o chispas que puedan provocar una explosión o ignición
• Los sensores utilizados en estas áreas deben estar cableadas a través de la correspondiente barrera
• Opcionalmente disponibles transmisores 4...20mA con aprobación

Protección seleccionada:


Antichispa Ex nA – Categoría 3, Zona 2 (Gas)
• Ex nA IIC Gc T6…T2
• Según Estándar EN IEC 60079-15
• Sin arcos, chispas o superficie caliente

3. Material de Vaina

4. Diámetro de Vaina


5. Longitud de Vaina


 mm*

6. Tipo de Unión de Medida


Ilustración Seleccionar
Unión Aislada
Necesitas un Elemento Doble (marcar casilla)
Necesitas un Elemento Triple (marcar casilla)

7. Cantidad


Datos de Contacto


Nombre de Empresa


Nombre y Apellidos


Email


Teléfono


Información Adicional


Si necesita más de un tipo de pasamuros, por favor envíenos un email con sus requisitos o utilice el formulario de abajo



Enviar Consulta
Regresar
Termopares IECEx con Casquillo

Termopares IECEx con Cabezal estándar IP67 de aleación fundida

Termopares IECEx con Cabezal estándar IP67 de aleación fundida y Rosca a Proceso

Termopares IECEx con Cabezal de acero inoxidable AISI 316

Termopares IECEx con Cabezal de acero inoxidable AISI 316 y Rosca a Proceso

Termopares IECEx con Entrada Dual IP68

Termopares IECEx con Entrada Dual IP68 y Rosca a Proceso

Termopares IECEx con zócalo cerámico amortiguado

Termopares IECEx con Terminación roscada

Termopares IECEx con Terminación roscada y Rosca a Proceso

Termopares Amortiguados IECEx

Pasamuros de Termopar IECEx
Termoresistenze IECEx con Casquillo

Termoresistenze IECEx con Cabezal IP67 de aleación fundida

Termoresistenze IECEx con Cabezal IP67 de aleación fundida y Rosca a Proceso

Termoresistenze IECEx con Cabezal de acero inoxidable AISI 316

Termoresistenze IECEx con Cabezal de acero inoxidable AISI 316 y Rosca a Proceso

Termoresistenze IECEx con Entrada Dual IP68

Termoresistenze IECEx con Entrada Dual IP68 y Rosca a Proceso

Termoresistenze IECEx con zócalo cerámico amortiguado

Termoresistenze IECEx con Terminación roscada

Termoresistenze IECEx con Terminación roscada y Rosca a Proceso

Sonda Amortiguada Pt100 IECEx
Indicador IECEx, Entrada 4...20mA

Convertidores con Aprobación IECEx

Racores con Aprobación IECEx

Cabezales de Conexiones con Aprobación IECEx

Pasamuros para Presión y Vacío IECEx



© 2003- TC Medida y Control de Temperatura, S.A. Apdo. Correos 245 – 28400 Collado Villalba Madrid España
Tel.: 91 840 6692, Fax: 91 851 5507, Email: info@tc-sa.es







1 Tipo de Termopar Rango de Temperatura
(continuo)
Rango de Temperatura
(puntual)
K Níquel-Cromo /
Níquel-Aluminio
0°C to +1100°C -180°C to +1350°C
T Cobre / Constantán -185°C to +300°C -250°C to +400°C
J Hierro / Constantán +20°C to +700°C -180°C to +750°C
N Níquel-Cromo-Silicio /
Níquel-Silicio-Magnesio
0°C to +1100°C -270°C to +1300°C
E Níquel-Cromo / Constantán 0°C to +800°C -40°C to +900°C
R Platino - 13% Rodio /
Platino
0°C to +1600°C -50°C to +1700°C
S Platino - 10% Rodio /
Platino
0°C to +1550°C -50°C to +1750°C
B Platino - 30% Rodio /
Platino 6% Rodio
+100°C to +1600°C +100°C to +1820°C
Los rangos de temperature se refieren al tipo de termopar
El rango de temperatura del sensor puede desviarse de los datos mostrados,
por favor diríjase a la descripción del producto para más detalles
2 Material de vaina Temperature
Máxima
Materiales de la vainas Estándar
321

Acero AISI 321

800°C
310 Acero AISI 310 1100°C
600 Inconel 600 1100°C
Materiales de Vaina Especiales
114 Nicrotherm DTM 1250°C
156 Hastelloy X 1220°C
446 AISI 446 1150°C
800 Incoloy 800 1100°C

AISLADO
La unión de medida está aislada de la vaina. Proporciona una salida flotante cuya resistencia de aislamiento es superior a los 100 Mohmios
