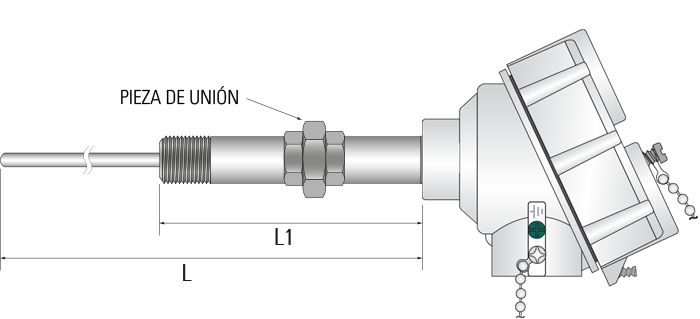

Termopares Amortiguados IECEx

con varias opciones de montaje

Estos sensores amortiguados semi-rígidos son suministrados con cabezal IP68 y tubo ignífugo de extensión roscado, ideal para su instalación en termopozos y asegurar el contacto físico. Pueden ser utilizados para realizar medidas que alcancen hasta los 1250ºC (es necesario una determinada longitud de separación, ver aquí)
  • Disponible un amplio rango de Sensores de Temperatura y Accesorios con Aprobación IECEx para Zonas 0, 1 y 2. Ver tabla de abajo para más detalles.
  • Clasificación de temperatura T6-T1, mas información aquí
  • Disponible para termopares tipo K, T, J, N, E, R, S y B
  • Diferentes materiales de vaina en diámetros de 4.5mm a 8.0mm
  • Unión de medida aislada proporcionando una salida flotante con alta resistencia de aislamiento
  • Spring loaded thermocouple insert with wide choice of process connections
  • Disponible certificado de calibración UKAS
Disponible con la siguiente aprobación:

Tipo de Protección Descripción Zona
Ex nA IIC Gc Antichispa (Gas) 2
Ex d IIC Gb Antideflagrante (Gas) 1
Ex ia IIC Ga / IIIC Da Seguridad Intrínseca (Gas/Polvo) 0/20
Ex ib IIC Gb / IIIC Db Seguridad Intrínseca (Gas/Polvo) 1/21
Ex tb IIIC Db Envolvente (Polvo) 21
Ex tc IIIC Dc Envolvente (Polvo) 22



Formulario

1. Tipo de Termopar


2. Conceptos de la protección


Concepto Seleccionar
Ex d Envolvente Antideflagrante
Seguridad Intrinseca Ex ia
Seguridad Intrinseca Ex ia
Antichispa Ex nA
Encapsulado Ex tb
Encapsulado Ex tc

Protección seleccionada:


Envolvente Antideflagrante - Categoría 2, zona 1 y 2 (Gas)
• Ex d IIC T6...T1 Gb Ta = -40ºC a 60ºC
• Según Estándar EN IEC 60079-1
• Diseñado para contener la explosión y extinguir la llama
• Sensores protegidos mediante carcasas resistentes o roscados con sellantes seguros

Protección seleccionada:


Seguridad Intrínseca Ex e – Categoría 2, Zonas 1, 2 (Gas)
• Ex e IIC T6...T1 Gb Ta = –40°C a 60°C
• Según Estándar EN IEC 60079-7
• Encapsulado diseñado para anular arcos, chispas eléctricas o una excesiva temperatura en la superficie y origine la ignición de una mezcla explosiva con una protección IP54 como mínimo
• Sensores protegidos mediante carcasas resistentes o roscados con sellantes seguros

Protección seleccionada:


Seguridad Intrínseca Ex ia – Categoría 1, Zonas 0, 1, 2 (Gas) y 20, 21, 22 (Polvo)
Terminación: Acero
• Ex ia IIC T6...T1 Ga Ta = –40°C to 60°C
• Ex ia IIIC T80°C…T440°C Db
• Según Estándar EN IEC 60079-11
• Diseñado para limitar la energía de arcos o chispas que puedan provocar una explosión o ignición
• Los sensores utilizados en estas áreas deben estar cableadas a través de la correspondiente barrera
• Opcionalmente disponibles transmisores 4...20mA con aprobación

Protección seleccionada:


Seguridad Intrínseca Ex ib – Categoría 2, Zonas 1, 2 (Gas) y 21, 22 (Polvo)
Terminación: Aluminio
• Ex ib IIC T6...T1 Gb Ta = –40°C to 60°C
• Ex ib IIIC T80°C…T440°C Db
• Según Estándar EN IEC 60079-11
• Diseñado para limitar la energía de arcos o chispas que puedan provocar una explosión o ignición
• Los sensores utilizados en estas áreas deben estar cableadas a través de la correspondiente barrera
• Opcionalmente disponibles transmisores 4...20mA con aprobación

Protección seleccionada:


Antichispa Ex nA – Categoría 3, Zona 2 (Gas)
• Ex nA IIC Gc T6…T2
• Según Estándar EN IEC 60079-15
• Sin arcos, chispas o superficie caliente

Protección seleccionada:


Envolvente Antideflagrante - Categoría 2, Zonas 21 y 22 (Polvo)
• Ex tb IIIC T80°C…T440°C Db
• Según Estándar EN IEC 60079-31
• Utilizados con encapsulados robustos para proteger contra combustible y polvo conductor

Protección seleccionada:


Antichispa Ex tc – Categoría 3, Zona 22 (Polvo)
• Ex tc IIIC T85°C...T450°C Dc
• Según Estándar EN IEC 61241
• Protección contra polvo combustible
• Sensores encapsulados en carcasas robustas con protección IP6X

3. Material de Vaina

4. Diámetro de Vaina


5. Longitud ‘L1’


 mm*

6. Tipo de Unión de Medida


Ilustración Seleccionar
Unión Aislada
Necesitas un Elemento Doble (marcar casilla)
Necesitas un Elemento Triple (marcar casilla)

7. Terminación


8. Longitud “L1”


 mm*

9. Rosca a Proceso


10. Pieza de Rotación (Opcional)


11. Convertidor 4…20mA (Opcional)


12. Cantidad


Datos de Contacto


Nombre de Empresa


Nombre y Apellidos


Email


Teléfono


Información Adicional


Si necesita más de un tipo de pasamuros, por favor envíenos un email con sus requisitos o utilice el formulario de abajo



Enviar Consulta
Regresar
Termopares IECEx con Casquillo

Termopares IECEx con Cabezal estándar IP67 de aleación fundida

Termopares IECEx con Cabezal estándar IP67 de aleación fundida y Rosca a Proceso

Termopares IECEx con Cabezal de acero inoxidable AISI 316

Termopares IECEx con Cabezal de acero inoxidable AISI 316 y Rosca a Proceso

Termopares IECEx con Entrada Dual IP68

Termopares IECEx con Entrada Dual IP68 y Rosca a Proceso

Termopares IECEx con zócalo cerámico amortiguado

Termopares IECEx con Terminación roscada

Termopares IECEx con Terminación roscada y Rosca a Proceso

Termopares Amortiguados IECEx

Pasamuros de Termopar IECEx
Termoresistenze IECEx con Casquillo

Termoresistenze IECEx con Cabezal IP67 de aleación fundida

Termoresistenze IECEx con Cabezal IP67 de aleación fundida y Rosca a Proceso

Termoresistenze IECEx con Cabezal de acero inoxidable AISI 316

Termoresistenze IECEx con Cabezal de acero inoxidable AISI 316 y Rosca a Proceso

Termoresistenze IECEx con Entrada Dual IP68

Termoresistenze IECEx con Entrada Dual IP68 y Rosca a Proceso

Termoresistenze IECEx con zócalo cerámico amortiguado

Termoresistenze IECEx con Terminación roscada

Termoresistenze IECEx con Terminación roscada y Rosca a Proceso

Sonda Amortiguada Pt100 IECEx
Indicador IECEx, Entrada 4...20mA

Convertidores con Aprobación IECEx

Racores con Aprobación IECEx

Cabezales de Conexiones con Aprobación IECEx

Pasamuros para Presión y Vacío IECEx
